Wichtigste Entwicklungen

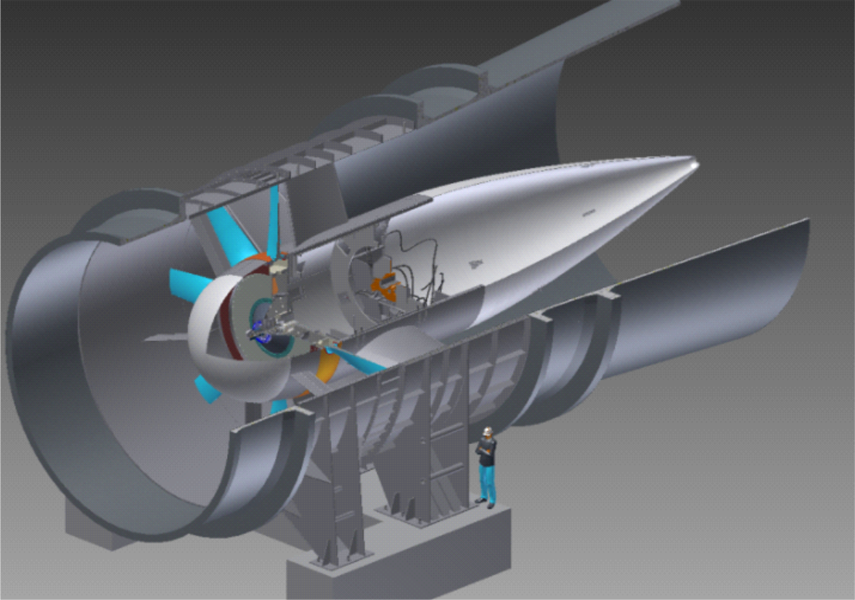

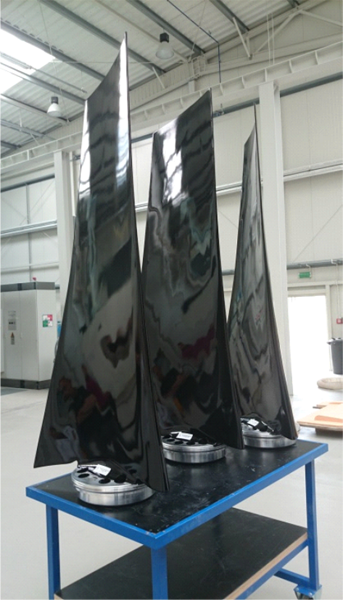

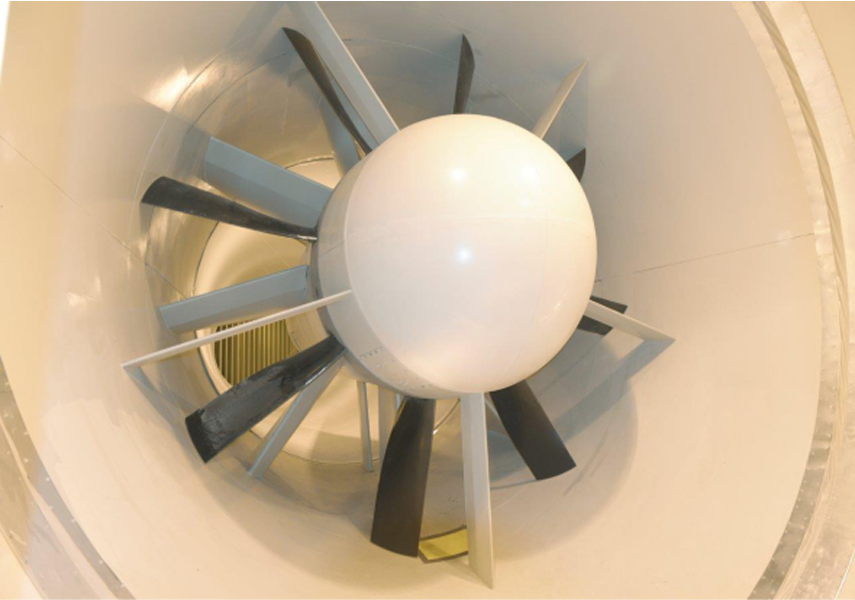

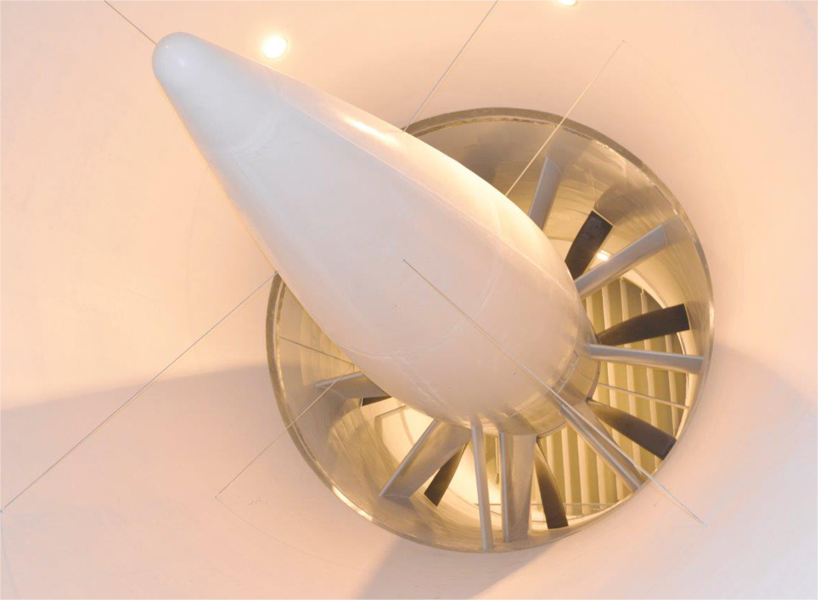

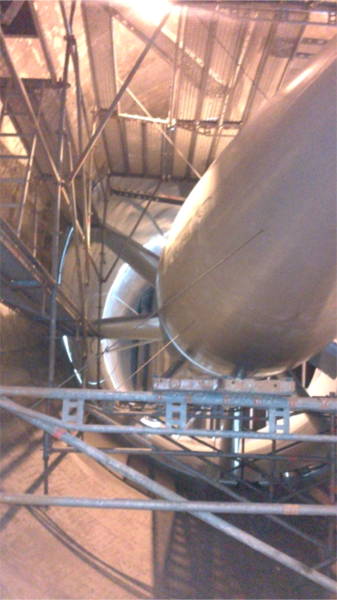

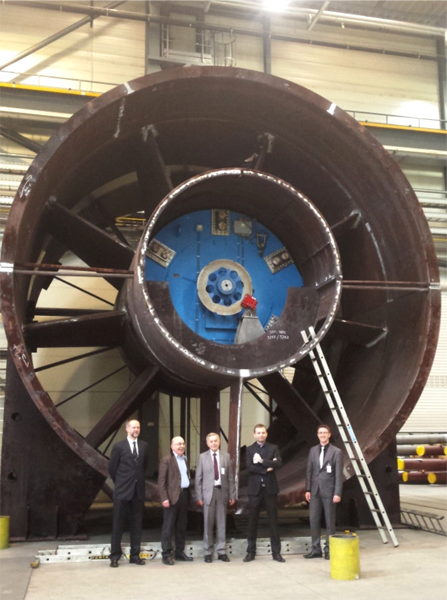

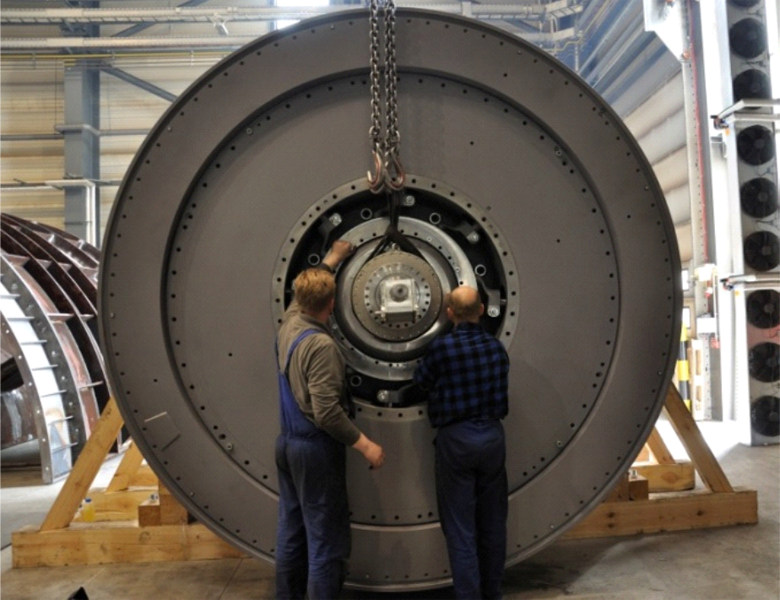

WOR-700/340 R

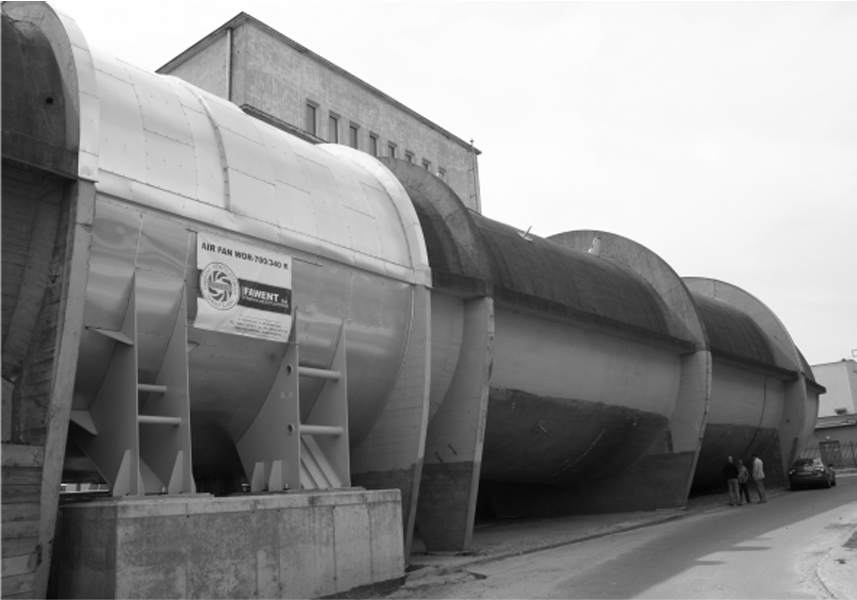

Fawent produzierte 2014 den größten industriellen Axialventilator in Polen, dessen Rotorblätter während des Betriebs hydraulisch gesteuert werden. Der Ventilator wurde im aerodynamischen Kanal des Instituts für Luftfahrtechnik in Warschau installiert. Neben der Steuerung des Winkels der Laufradschaufeln verfügt der Ventilator auch über die Möglichkeit, die Strömungsparameter mittels variabler Drehzahl zu verändern.

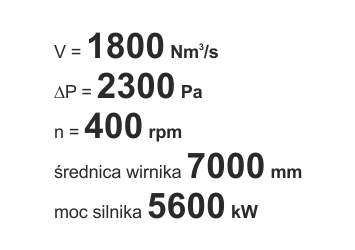

V = 1800 Nm3/s
∆P = 2300 Pa
n = 400 rpm
Laufraddurchmesser 7000 mm
Motorleistung 5600 kW

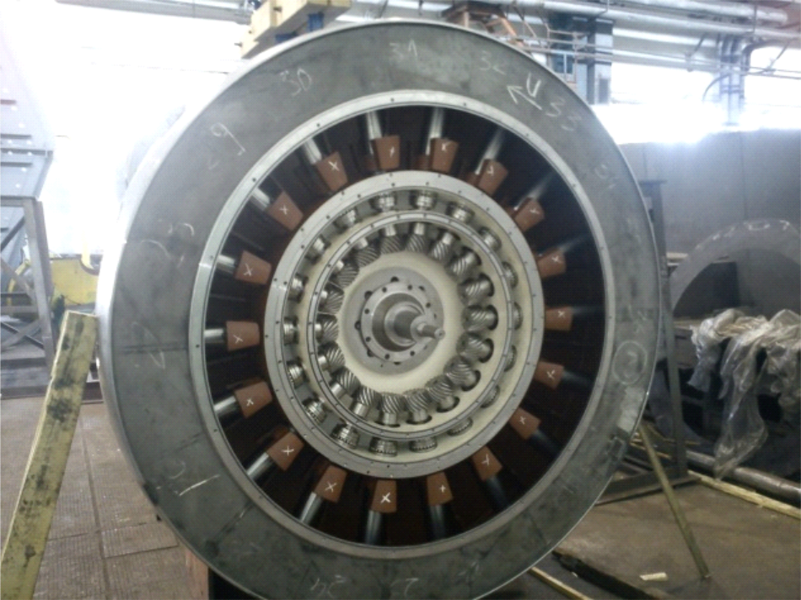

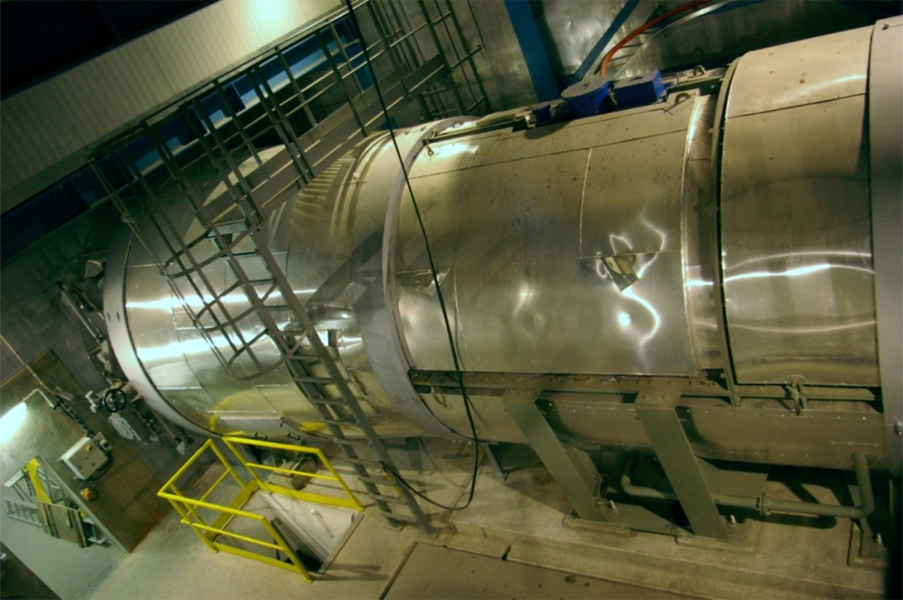

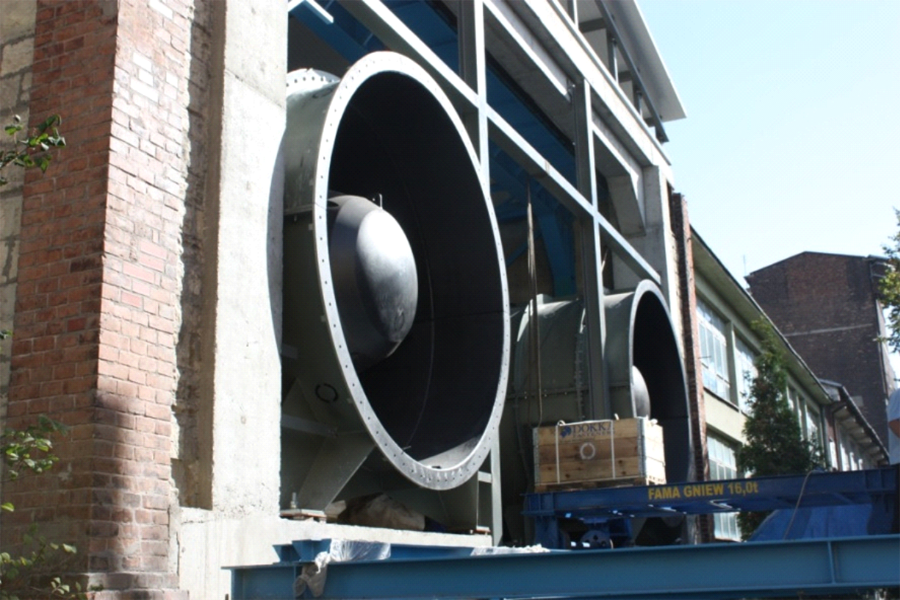

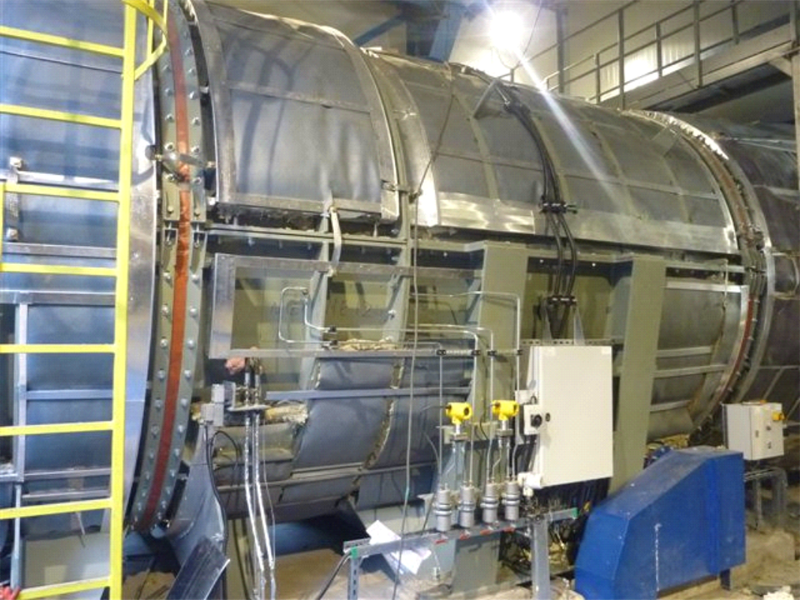

MF1-315YQ-DHR

V= 200,5 m3/s
∆ P= 4500 Pa
n = 745 rpm
Laufraddurchmesser 3150 mm
Motorleistung 1200 kW

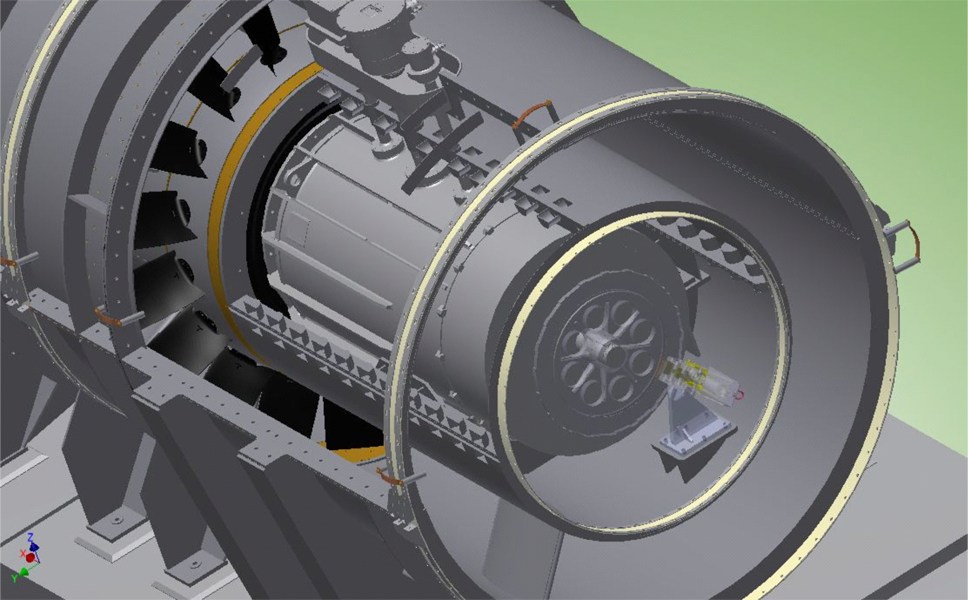

Fawent war das erste Unternehmen in Polen, das Axialventilatoren mit hydraulisch gesteuerten Laufradschaufeln für den polnischen Kohlebergbau herstellte - für das Bergwerk JANINA (Schacht Janina I) im Jahr 2012. Es sind die ersten Ventilatoren dieses Typs, die in der polnischen Bergbauindustrie eingesetzt werden, obwohl Fawent bereits viele Ventilatoren eines ähnlichen Typs für die Energieindustrie geliefert hat. Darüber hinaus zeichnen sich die Ventilatoren durch eine innovative technische Lösung aus, d. h. die Gewährleistung des Reversierbetriebs (Pumpen des Fördermediums in die Grube) durch automatische Drehung der Laufradschaufeln um etwa 180o bei gleichzeitiger Änderung der Laufraddrehrichtung

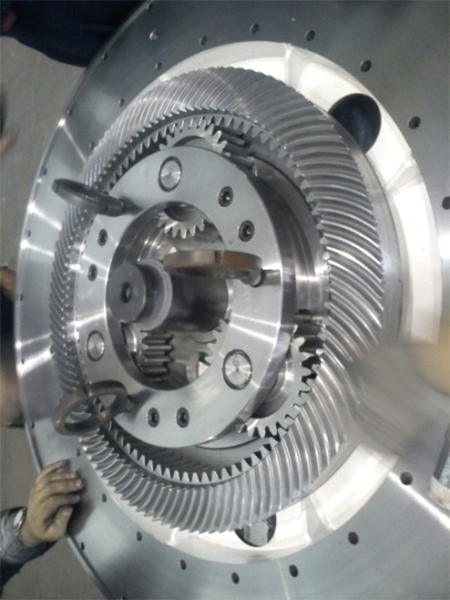

Die Schaufelumdrehung erfolgt nach dem Anhalten des Laufrades durch das entsprechende, im Laufrad installierte Hydrauliksystem. Dieser Vorgang ermöglicht es, die Strömungsrichtung des Mediums in höchstens 10 Minuten zu ändern.

Aufgrund der Methangasgefahr in der geförderten Luft wurde der Ventilator explosionsgeschützt nach Gruppe I, Kategorie M2 hergestellt.

Die Vorteile dieser Art von Axialventilatoren sind folgende: - das Gewicht eines Axialventilators ist fast zwei mal niedrieger wie das eines Radialventilators, - ein Axialventilator dieses Typs erfordert nicht die Installation eines komplexen Systems von Kanälen und Klappen, die ein reversibles System darstellen, - ein geringerer Stromverbrauch als ein Radialventilator mit einem Drallregler.

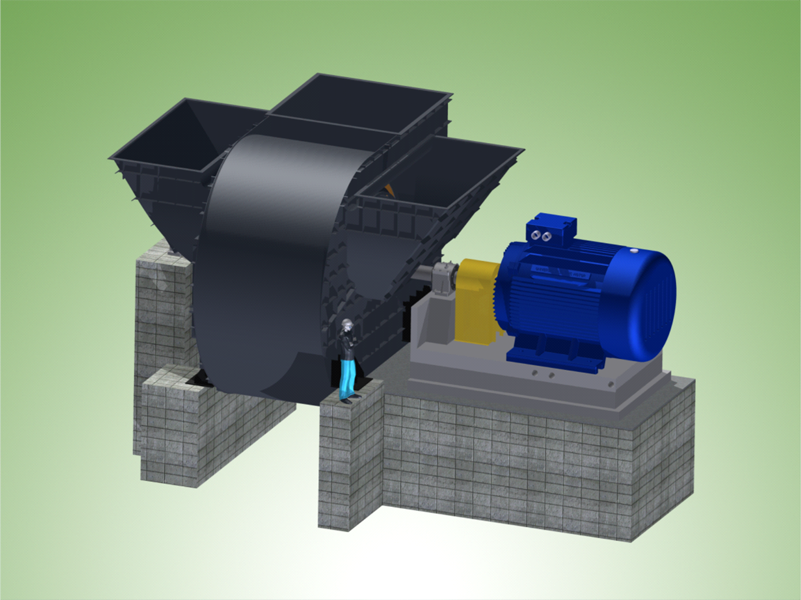

WPXD-216/502 K

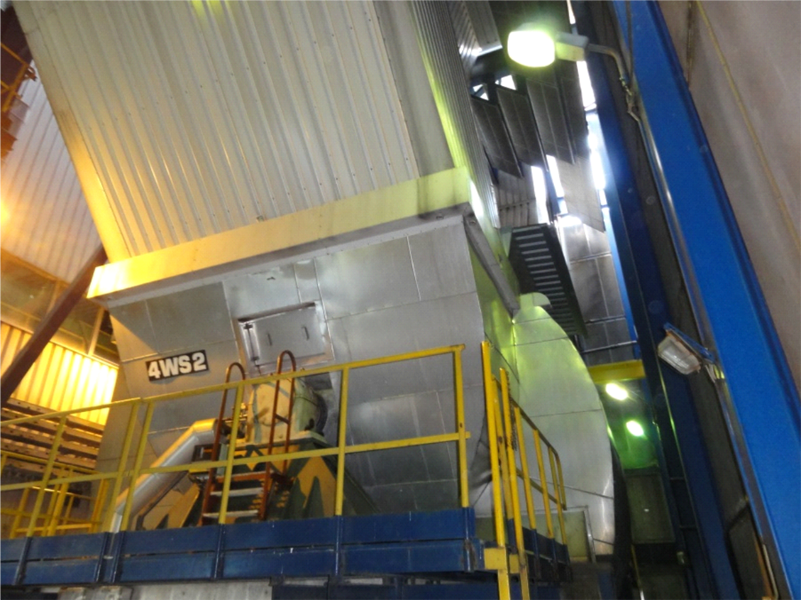

In der Mitte der 1990er Jahre produzierte Fawent hocheffiziente großvolumige Radialventilatoren für das Kraftwerk Opole. Neben dem hohen Wirkungsgrad zeichnet sich der Ventilator durch einen sehr hohen Gesamtdruckanstieg aus.




V = 323 m3/s
∆ P = 10925 Pa
n = 745 rpm
Laufraddurchmesser 3875 mm
Motorleistung 4500 kW

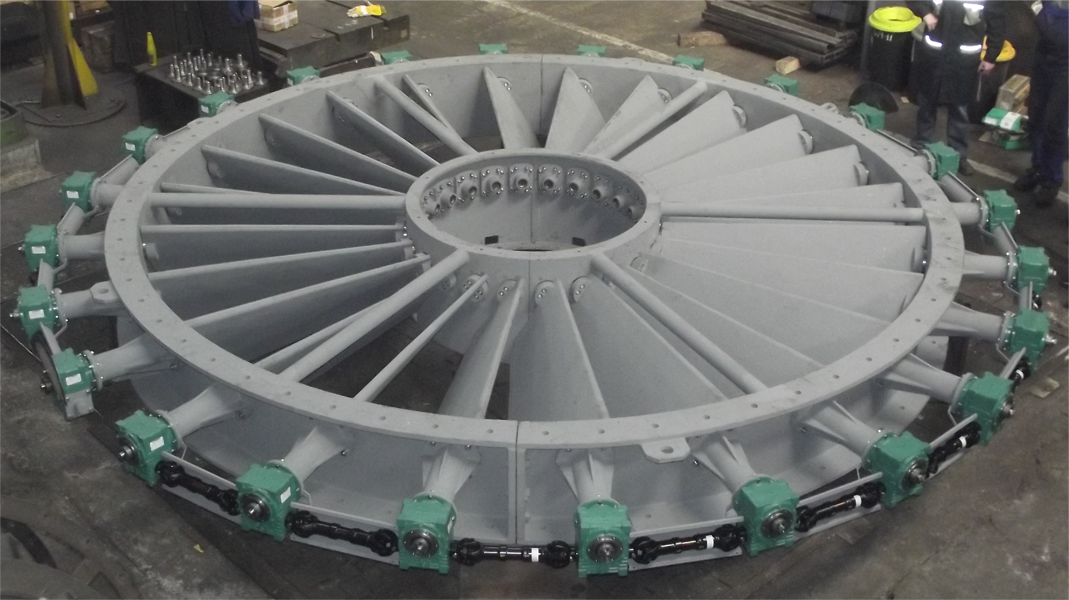

VERBESSERTER DRALLREGLER Typ AN


Diese Art von Steuergeräten zeichnet sich durch eine wesentlich höhere Geschwindigkeit und Regelgenauigkeit als herkömmliche Geräte aus, was eine präzise Steuerung des Rauchgasstroms und dadurch eine effektivere Ventilatorführung (geringerer Stromverbrauch) ermöglicht. Darüber hinaus garantiert die modernisierte Konstruktion der Schaufelsitze und des gesamten Übertragungssystems eine höhere Betriebssicherheit und geringere Betriebs-, Inspektions- und Überholungskosten.

This kind of damper is characterized by much better fluency and adequacy in control than in case of typical inlet guide vanes. It allows to adjust the fan performance very precisely and control the fan more efficiently (less power consumption). Moreover, the modernised design of the vane sockets and the whole drive system guarantees better reliability and lower operation, maintenance and overhaul costs.

Ein grosser Vorteill von diese Ausfuhrung ist eine verkleinerung der Hysterese der Schaufelwinkel bis zum 1%. Im Vergleich zu typischen Drallreglern eine ca. 7-fache Verringerung der Hysterese und verbessert die Regelbarkeit des Aggregats entscheided.

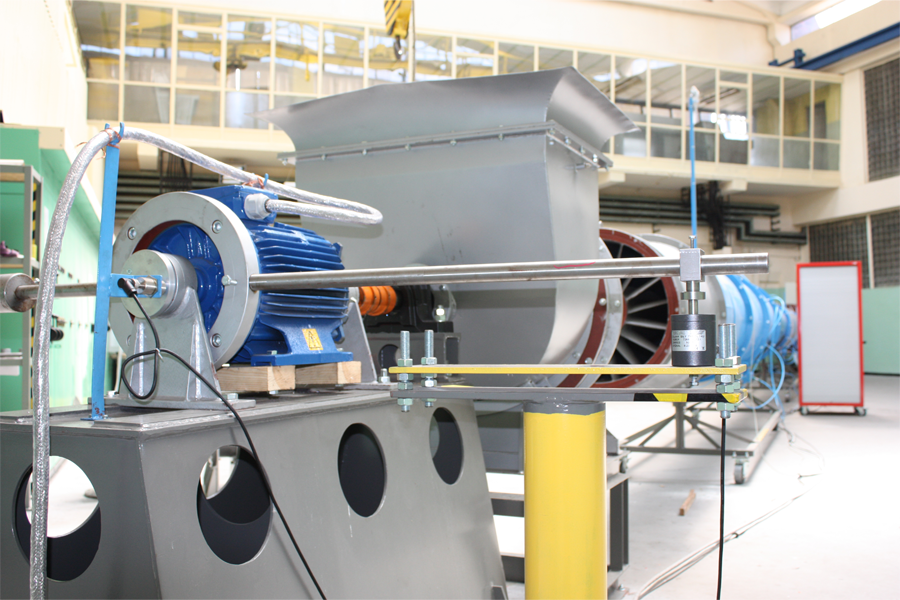

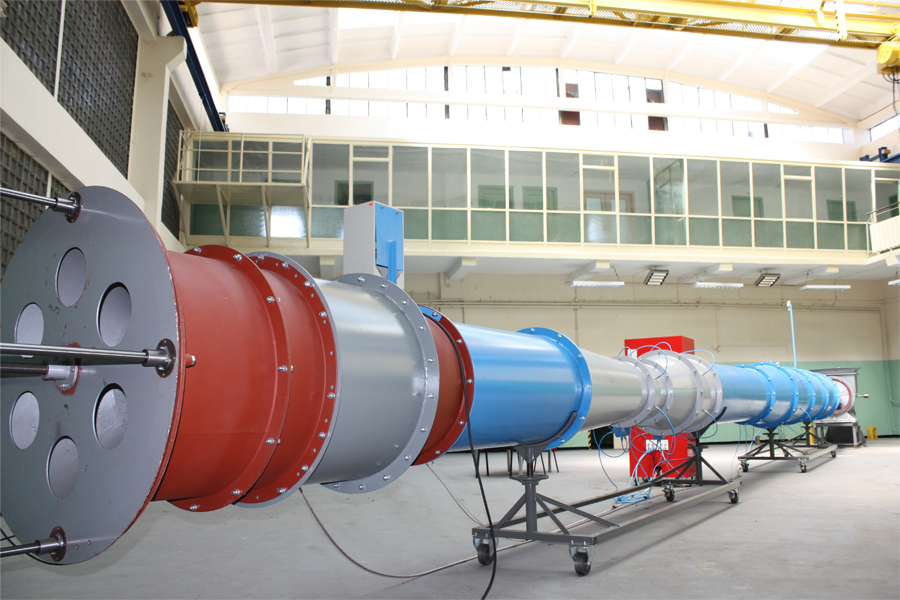

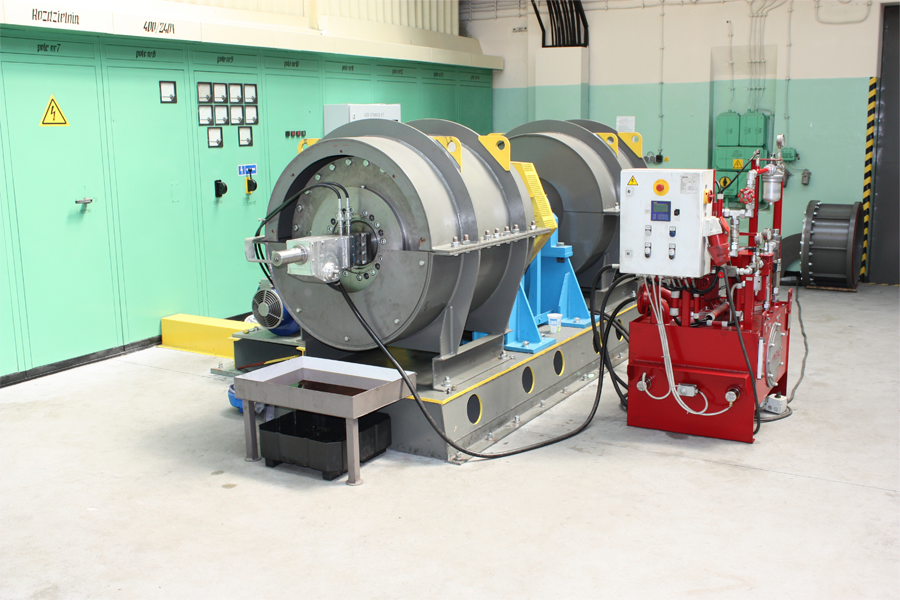

PRUFSTAND


Als einer der wenigen Hersteller von Ventilatoren verfügen wir über einen eigenen funktionierenden Prüfstand für Modellströmungstests von Ventilatoren.

Der Prüfstand testet auch die Funktionsfähigkeit der von Fawent in Axialventilatoren mit hydraulisch gesteuerten Laufradschaufeln eingesetzten Hydraulikzylinder im Betrieb zu testen.
